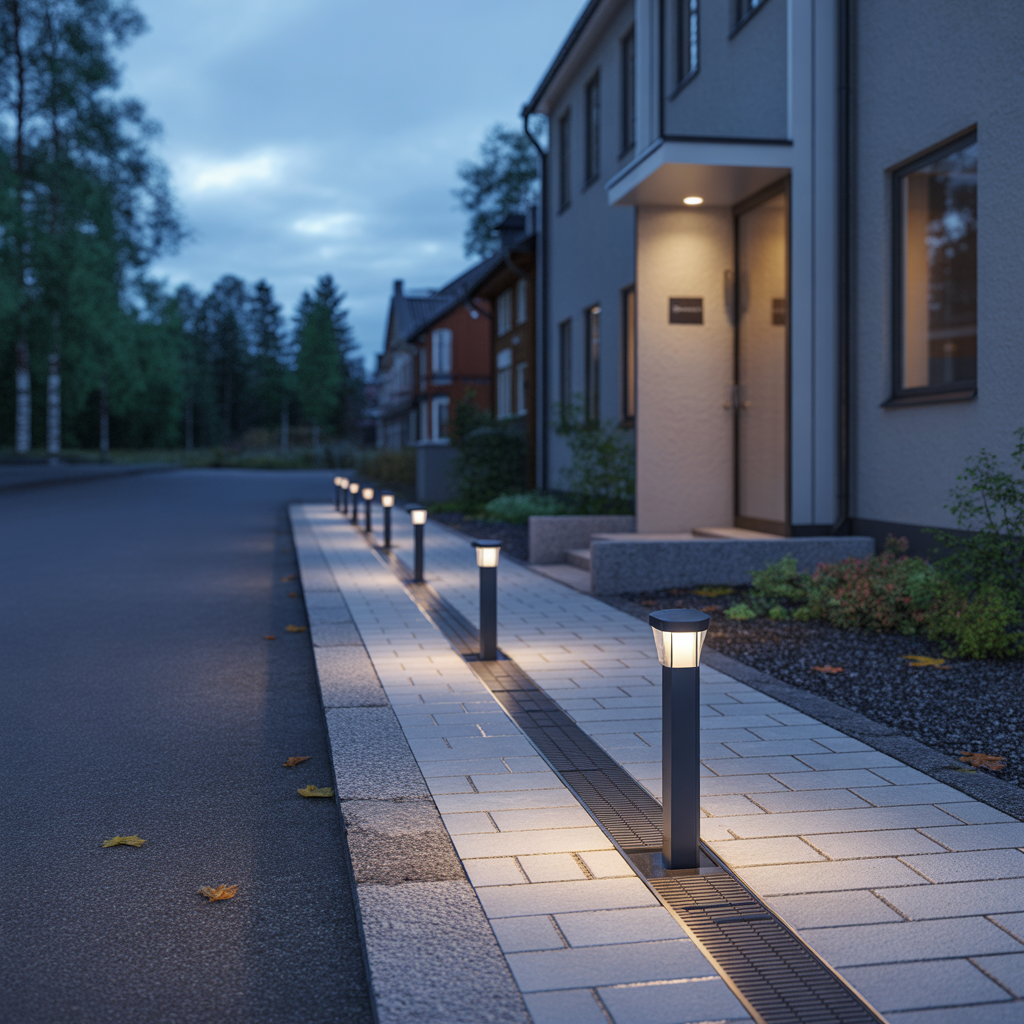

Uppdraget gällde installation av markbelysning med jordkablar och skymningsrelä i Tallkrogen, Skärholmen, Stockholms län. Vi började med platsbesök och genomgång av ritningsunderlag samt inhämtade ledningsanvisningar för att undvika befintliga rör och kablar. Ljuspunkternas placering samordnades med fastighetsägaren för att ge jämn belysning av gångstråk och entréer utan bländning eller spilljus mot fönster. En enkel driftstrategi togs fram där skymningsrelä styr hela gruppen, med manuell brytare för service och möjlighet till nattavstängning vid behov.
Schakt utfördes med hänsyn till rötter och befintliga ytskikt. Markkabel av typ N1XV 3G2,5 förlades på ca 40–60 cm djup med 10 cm siktad sand under och över kabel, därefter skyddsnät/markeringsband innan återfyllnad. Vid korsningar och utsatta passager drogs kabel i släta skyddsrör och anslutningar gjordes i IP68-klassade markdosor med gel-/krympskarvar för fuktsäkerhet. Armaturfästen förankrades i små fundament och metalldelar potentialutjämnades. För att säkra underhåll och spårbarhet märktes samtliga kablar och dosor med gruppbeteckningar och riktning.
Matning drogs från befintlig undercentral via dvärgbrytare och 30 mA jordfelsbrytare, med ledararea dimensionerad efter last och längd så att spänningsfallet hölls inom rekommenderade nivåer. Skymningsrelä monterades i väderbeständig kapsling med fri sikt mot himlen och kalibrerades till inslag vid cirka 30–50 lux, finjusterat efter provkörning i skymning. Inför driftsättning genomfördes isolationsmätning, loop- och kontinuitetsprov av skyddsledare, verifiering av jordfelsbrytarens funktion samt kontroll av korrekt fasföljd i samtliga kopplingspunkter. Egenkontroll och mätprotokoll dokumenterades, och relationsunderlag togs fram som visar kabeldragning, dosor och gruppindelning för framtida service.
Funderar du på markbelysning med skymningsstyrning vid din fastighet, hör gärna av dig så går vi igenom förutsättningarna och tar fram ett genomtänkt upplägg.
